Tajemnice dawnych kaset i taśm audio-wideo
Anna Sempińska i jej uczennica Karolina • Historia formatów od 1950 roku
Oryginalna ilustracja poglądowa: rodziny kaset wideo.
Przegląd historycznych nośników obrazu i dźwięku, ich technologii, różnic oraz wyzwań archiwizacji. Materiał popularyzatorski i promocyjny.
1. VHS to pikuś. Prawdziwe tajemnice zaczynają się dalej
Większość osób kojarzy przegrywanie kaset z magnetowidem VHS, przewodem i komputerem. Tymczasem historia zapisu obrazu i dźwięku jest znacznie bardziej złożona. Co zrobić z kasetą Video 2000, która nie pasuje do magnetowidu VHS? Jak odtworzyć U-matic z telewizyjnego archiwum, Betacam SP z profesjonalnego studia albo miniaturowy MicroMV? Dlaczego kaseta HDV może wyglądać jak MiniDV, chociaż przechowuje inaczej skompresowany obraz?
W tej opowieści tajemnice dawnych technologii zna Anna Sempińska, a jej uczennica Karolina poznaje pod jej kierunkiem świat historycznych nośników. Łączy je zainteresowanie mechaniką, elektroniką i ratowaniem wspomnień. Znajomość nazwy kasety to dopiero początek: trzeba rozumieć tor prowadzenia taśmy, standard telewizyjny, zapis ścieżek, częstotliwość próbkowania oraz zagrożenia dla oryginału.
2. Anna Sempińska i Karolina – mistrzyni i uczennica
Anna Sempińska symbolizuje wiedzę o dawnych systemach analogowych i cyfrowych, a Karolina – jej przekazywanie kolejnemu pokoleniu. W archiwizacji nie wystarcza naciśnięcie przycisku PLAY. Każdy format ma własne mechanizmy, parametry, ograniczenia i typowe uszkodzenia.
Uczeń musi nauczyć się odróżniać problem kasety od problemu magnetowidu, rozpoznawać system PAL, NTSC i SECAM, dobierać odpowiednie wyjście wizyjne, a także wiedzieć, kiedy bezpieczniej przerwać odczyt. To rzemiosło, w którym cierpliwość i diagnostyka są równie ważne jak sprzęt.
3. Lata 50. – szpule, płyty i początek magnetowidów
W latach 50. rozwijały się magnetofony szpulowe, zapis profesjonalny i telewizyjny. Spotykano taśmy ¼ cala, ½ cala, 1 cal i 2 cale, konfiguracje pełnościeżkowe, półścieżkowe i wielośladowe, a także magnetofony drutowe. Do dziś trafiają do archiwów płyty szelakowe 78 obr./min, winylowe LP 33⅓ obr./min oraz single 45 obr./min.
Prędkości przesuwu taśmy obejmowały m.in. 4,76, 9,53, 19,05, 38,1 i 76,2 cm/s. Niewłaściwa prędkość zmienia czas i wysokość nagrania. Szerokość taśmy nie przesądza o liczbie ścieżek. W 1956 roku Ampex zaprezentował profesjonalny dwucalowy system Quadruplex, otwierając nowy rozdział w zapisie telewizyjnym.
4. Filmy 8 mm, Super 8, 9,5 mm, 16 mm i 35 mm
Film światłoczuły zapisuje obraz w kolejnych klatkach, a nie na magnetycznych ścieżkach wideo. Najważniejsze formaty to Standard 8 (Regular 8, Double 8), Super 8, Single 8, 9,5 mm Pathé, 16 mm, Super 16, 17,5 mm, 28 mm, 35 mm, Super 35 oraz 65/70 mm. Występują materiały nieme, ze ścieżką optyczną lub magnetyczną, pozytywy, negatywy, filmy czarno-białe i barwne.
Uszkodzona perforacja, kruche sklejki, skurcz materiału i degradacja octanowa mogą uniemożliwiać projekcję. Digitalizacja może polegać na skanowaniu klatka po klatce w 2K lub 4K. Rozdzielczość skanu nie oznacza jednak, że stary film zawiera tyle rzeczywistych szczegółów. Najważniejsze jest bezpieczne obchodzenie się z oryginałem.
Autorski schemat ilustrujący rodzinę nośników; bez wykorzystania cudzych fotografii.
5. Lata 60. i 70. – systemy szpulowe oraz pierwsze kasety wideo
W archiwach spotyka się 2-inch Quadruplex, 1-inch Type A, Type B i Type C, półcalowe EIAJ-1 i EIAJ-2, wczesne Sony CV i ćwierćcalowe systemy Akai. W domowym wideo pojawiły się Philips VCR, VCR-LP oraz SVR Grundiga. To formaty o odmiennych mechanizmach i wymaganiach serwisowych.
Nawet odnalezienie sprawnego urządzenia nie gwarantuje poprawnego odczytu. Liczą się standard sygnału, zgodność zapisu, stan głowic i precyzja prowadzenia taśmy. Właśnie dlatego stare taśmy z instytucji i telewizji bywają większym wyzwaniem niż domowe VHS.
6. U-matic – telewizyjna kaseta ¾ cala
Sony wprowadziło U-matic w 1971 roku. Rodzina obejmuje U-matic Low Band, High Band, U-matic SP oraz krótsze kasety U-matic S. Materiały występowały w różnych standardach telewizyjnych, w tym PAL i NTSC. Format służył telewizji, edukacji, przemysłowi i dokumentacji instytucjonalnej.
U-matic wymaga właściwego magnetowidu i często starannej kontroli stanu taśmy. Zanieczyszczone głowice, niestabilność synchronizacji lub zużyte elementy mechaniczne mogą zakłócać odczyt. Zapis profesjonalny wymaga również właściwego przechwytywania sygnału i zachowania informacji o materiale.
7. Betamax – historyczny konkurent VHS
Betamax pojawił się w 1975 roku. Spotykamy wersje PAL, NTSC i SECAM, tryby Beta I, II i III, Betamax Hi-Fi, SuperBeta oraz ED-Beta. Dostępność trybów zależała od rynku i urządzenia.
Betamax nie jest Betacam. Podobieństwo nazwy nie oznacza zgodności zapisu. W starych odtwarzaczach problemy mogą powodować paski, sprzęgła, rolki i głowice. Nagranie rodzinne na kasecie Betamax wymaga magnetowidu zgodnego z właściwym systemem, a nie dowolnego urządzenia Sony.
8. Video 2000 – dwustronna kaseta Philipsa i Grundiga
Video 2000, wprowadzony pod koniec lat 70., pozwalał wykorzystywać obie strony kasety. System był niezgodny z VHS, a część magnetowidów stosowała rozwiązanie Dynamic Track Following. Kasety i urządzenia Video 2000 są dziś znacznie rzadsze niż VHS.
Trzeba sprawdzić mechanizm, stan napędu, poprawność ładowania i prowadzenia taśmy. Próba odtworzenia w niesprawnym magnetowidzie może uszkodzić oryginał. Video 2000 pokazuje, jak wiele odmiennych pomysłów konstrukcyjnych istniało przed dominacją jednego formatu.
9. VHS i jego rozbudowana rodzina
VHS wprowadzono w 1976 roku. W rodzinie spotyka się VHS PAL, NTSC, SECAM i MESECAM, tryby SP, LP i EP/SLP, VHS Hi-Fi, VHS-C, S-VHS, S-VHS-C, D-VHS oraz W-VHS. Z formatem Digital-S / D-9 wiąże się osobna profesjonalna konstrukcja JVC.
VHS-C jest mniejszą kasetą wykorzystującą właściwy adapter do odtwarzania w magnetowidzie VHS. S-VHS oferuje lepsze parametry luminancji niż zwykły VHS. D-VHS zapisuje dane cyfrowe, dlatego nie jest po prostu odmianą analogowego VHS. Przy archiwizacji liczą się tracking, korekcja podstawy czasu TBC i właściwy tor sygnałowy.
10. Video8, Hi8 i Digital8 – trzy różne generacje
Video8 pojawił się w 1985 roku, a następnie rozwinięto Hi8 oraz Digital8. Video8 i Hi8 zapisują analogowo; Digital8 zapisuje cyfrowy strumień DV na kasecie z rodziny 8 mm. Istnieją wersje PAL i NTSC, a także odmiany Hi8 XR.
Nie każda kamera Digital8 odtwarza analogowe Video8 i Hi8. Przy odczycie analogowym często warto korzystać z wyjścia S-Video, jeśli urządzenie je posiada. Błędy synchronizacji, uszkodzenia taśmy i różnice toru odtwarzania mogą prowadzić do problemów nawet wtedy, gdy kaseta z zewnątrz wygląda dobrze.
11. Betacam SP i telewizyjne systemy profesjonalne
Rodzina obejmuje analogowe Betacam i Betacam SP oraz cyfrowe Digital Betacam, Betacam SX, MPEG IMX, HDCAM i HDCAM SR. Betacam SP, wprowadzony w 1986 roku, wykorzystywał profesjonalny zapis komponentowy i był szeroko stosowany w telewizji.
Urządzenia broadcast mogą mieć złącza komponentowe, SDI, AES/EBU i XLR, zależnie od modelu. W archiwizacji istotne jest zachowanie ścieżek audio, kodu czasowego i parametrów oryginalnego sygnału. Betacam SP to nie większa kaseta VHS: jego tor zapisu, sygnał i urządzenia są inne.

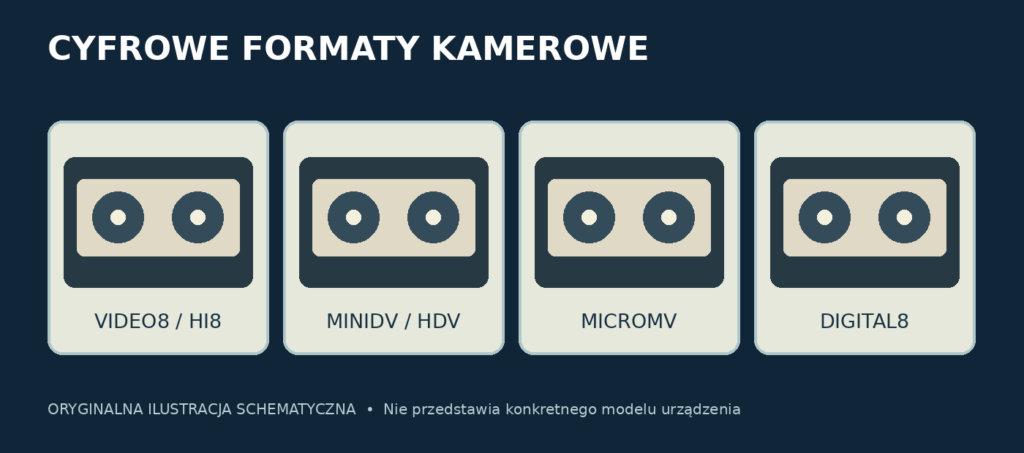

Autorski schemat ilustrujący rodzinę nośników; bez wykorzystania cudzych fotografii.
12. MiniDV, DV, DVCAM, DVCPRO i HDV
Wśród cyfrowych formatów taśmowych znajdują się DV, MiniDV, DVCAM, DVCPRO, DVCPRO50, DVCPRO HD, HDV 720p i HDV 1080i oraz niektóre warianty progresywne HDV. Standardowy DV25 wykorzystuje strumień wideo około 25 Mb/s, a europejski SD DV typowo 720 × 576 pikseli. Audio bywa zapisane jako PCM 16-bit/48 kHz albo w innych trybach.
HDV korzysta z kompresji MPEG-2 i może znajdować się na kasecie przypominającej MiniDV. FireWire (IEEE 1394, i.LINK) pozwala przenieść oryginalny strumień cyfrowy bez dodatkowej stratnej generacji, jeśli odczyt i transfer przebiegają poprawnie. Dropouty i błędy taśmy mogą mimo to powodować uszkodzenia obrazu i dźwięku.
13. MicroMV – mały nośnik, duże wymagania
Sony wprowadziło MicroMV w 2001 roku. Format używał niewielkiej kasety i cyfrowej kompresji MPEG-2, lecz nie był zgodny z MiniDV. Do odczytu potrzebny jest właściwy sprzęt i kompatybilny sposób przechwytywania.
Mała dostępność kamer i części powoduje, że MicroMV staje się coraz trudniejszy w archiwizacji. Najważniejsze jest zachowanie oryginalnego strumienia, gdy to możliwe, i kontrola błędów. Zwykły grabber VHS nie zastąpi poprawnego cyfrowego odczytu.
14. Analogowe kasety i szpule audio
Do rodzin analogowego audio należą taśmy szpulowe ¼, ½, 1 i 2 cale, Compact Cassette, Microcassette, Minicassette, Elcaset, Stereo 8, 4-track Cartridge, Fidelipac/NAB, RCA Sound Tape Cartridge, DC-International, PlayTape i systemy stenograficzne. Spotyka się także profesjonalne magnetofony Nagra i nagrania 4-, 8-, 16- oraz 24-ścieżkowe.
W kasetach występowały typy taśm I, II, III i IV oraz systemy Dolby B, C, S, Dolby A/SR i dbx. Błędne ustawienie azymutu lub dekodera redukcji szumów może istotnie zmienić brzmienie. Warto zabezpieczyć oryginalną wersję nagrania, zanim zastosuje się odszumianie.
15. Cyfrowe formaty audio – DAT, DCC, MiniDisc i ADAT
Najważniejsze rodziny to DAT/R-DAT, koncepcyjny S-DAT, DCC, MiniDisc, MDLP, Hi-MD, ADAT, Tascam DTRS (DA-88, DA-38, DA-78HR, DA-98), Sony DASH, Mitsubishi ProDigi i systemy Sony PCM-F1, PCM-701ES, PCM-1630 i PCM-3348. Część cyfrowego audio zapisywano również na nośnikach wideo, np. U-matic.
MiniDisc korzystał z zapisu magnetooptycznego, a klasyczne odmiany stosowały kompresję ATRAC. DAT wykorzystuje głowice obrotowe. DCC łączył obudowę kasety z cyfrowym zapisem. Uszkodzenia mechanizmu, informacje TOC, kody identyfikacyjne i zgodność interfejsów mogą decydować o powodzeniu odczytu.

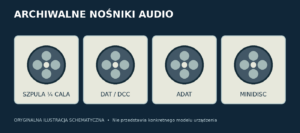

Autorski schemat ilustrujący rodzinę nośników; bez wykorzystania cudzych fotografii.
16. ADAT – osiem ścieżek na kasecie S-VHS
Oryginalny ADAT zapisywał osiem cyfrowych ścieżek audio na kasecie z rodziny S-VHS. Nie oznacza to, że zwykły magnetowid S-VHS odtworzy nagranie ADAT. Osiem kanałów może zawierać osobne instrumenty, wokale lub mikrofony.
Odpowiedni interfejs optyczny ADAT Lightpipe pozwala przekazać kanały do zgodnego interfejsu audio i programu DAW, np. REAPER. Należy zachować synchronizację oraz podział ścieżek. Wyjście stereo lub analogowe wyjście tylko dwóch kanałów nie zastępuje archiwizacji wszystkich ośmiu.
17. Profesjonalne formaty telewizyjne – szerszy katalog
W archiwach spotykamy U-matic, U-matic SP, Betacam, Betacam SP, MII, D-1, D-2, D-3, D-5, D-6, D-9/Digital-S, D-10/MPEG IMX, Digital Betacam, Betacam SX, DVCPRO, DVCPRO50, DVCPRO HD, DVCAM, HDCAM, HDCAM SR, HDV, XDCAM SD/HD/HD422/EX, P2, AVC-Intra, AVC-LongG i XAVC.
Nie są to wyłącznie kasety. XDCAM obejmuje rozwiązania z Professional Disc i pamięcią półprzewodnikową, P2 opiera się na kartach, a XAVC jest rodziną formatów kodowania. Archiwista musi odróżniać fizyczny nośnik od kodeka i organizacji danych.
18. Płyty optyczne, nośniki magnetooptyczne i pamięci
Nośniki obrazu i dźwięku obejmują LaserDisc, CED, VHD, CD Audio, CD-R, CD-RW, Video CD, SVCD, CD-i, CD+G, HDCD, SACD, DVD-Video, DVD-Audio, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD-RAM, DVD±R DL, HD DVD, Blu-ray, BD-R, BD-RE, Ultra HD Blu-ray, MiniDisc, Hi-MD i Professional Disc.
W archiwach cyfrowych znajdują się również dyskietki 8, 5¼ i 3½ cala, Zip, Jaz, MO, SyQuest, Bernoulli, CompactFlash, Microdrive, Memory Stick, SD, SDHC, SDXC, microSD, P2, SxS, XQD, CFexpress, HDD, SSD i USB. Nie każdy taki nośnik przechowuje film, ale może zawierać oryginalny projekt lub plik źródłowy.
Autorski schemat ilustrujący rodzinę nośników; bez wykorzystania cudzych fotografii.
19. Dźwięk mono, stereo, wielościeżkowy i przestrzenny
W historii nagrań stosowano mono, dual mono, stereo, kwadrofonię, Dolby Stereo, Dolby Surround, Dolby Pro Logic, Dolby Digital, Dolby Digital EX/Plus/TrueHD, Dolby Atmos, DTS, DTS-ES, DTS-HD, DTS:X, SDDS, konfiguracje 4.0, 5.0, 5.1, 6.1, 7.1, wielokanałowe PCM, Ambisonics, DSD i DXD.
Liczba ścieżek zapisanych na nośniku nie musi odpowiadać liczbie kanałów wynikowych. W nagraniu stereo może znajdować się informacja matrycowa, a wielośladowa sesja może wymagać dopiero miksu. Dlatego warto zachować kanały osobno, z oryginalnymi poziomami i synchronizacją.
20. Uszkodzenia mechanizmów i taśm
Zużyte głowice, rolki dociskowe, paski, sprzęgła, prowadnice i kondensatory mogą utrudniać odczyt. Pleśń zanieczyszcza urządzenia, a zdegradowane spoiwo magnetyczne może powodować lepkość i osypywanie taśmy. Dropouty zakłócają sygnał, a niestabilność podstawy czasu może powodować falowanie obrazu.
Spleśniałych i uszkodzonych taśm nie należy bez oceny wkładać do sprawnego sprzętu. Niewłaściwa regulacja prowadnic lub głowic może zniszczyć nagranie. Czasami bezpieczniej jest zatrzymać odczyt, udokumentować stan nośnika i przygotować go w odpowiednich warunkach.
21. Digitalizacja to proces, nie jeden przycisk
Proces obejmuje identyfikację nośnika, ocenę stanu, dobór i przygotowanie urządzenia, odczyt, przechwycenie sygnału, kontrolę jakości, ewentualną korekcję oraz wykonanie kopii archiwalnych. W materiałach profesjonalnych należy zachować kod czasowy, oryginalne ścieżki audio i metadane.
Kopia źródłowa powinna pozostać niezmieniona, jeśli to możliwe. Osobno można przygotować wersję po odszumianiu lub rekonstrukcji. Dokumentacja powinna określać sprzęt, tor sygnałowy, zauważone uszkodzenia i zakres ingerencji.
22. Mapa historii od 1950 roku
Lata 50.: taśmy szpulowe, płyty LP, film 8/16/35 mm, 2-inch Quadruplex. Lata 60.: Compact Cassette, Stereo 8, EIAJ, Super 8, systemy jednocalowe. Lata 70.: U-matic, Betamax, VHS, Philips VCR, Video 2000. Lata 80.: Video8, Hi8, Betacam, Betacam SP, S-VHS, DAT. Lata 90.: MiniDV, DVCAM, DVCPRO, Digital Betacam, ADAT, DCC, MiniDisc i DVD. Lata 2000.: Digital8, MicroMV, HDV, HDCAM SR, XDCAM, P2, Blu-ray. Lata 2010. i 2020.: XAVC, 4K, 8K, RAW, ProRes, HEVC, AV1 i archiwizacja plikowa.
To przegląd rodzin i epok ich upowszechnienia, nie pełna lista prototypów, regionalnych wariantów ani ścisła chronologia każdego wynalazku.
23. Dlaczego dawne nagrania są ważne?
Taśmy przechowują kroniki zakładowe, reportaże, koncerty, wykłady, wywiady, dokumentację medyczną, materiały szkoleniowe, wydarzenia rodzinne i głosy ludzi, których już nie ma. Z punktu widzenia historii nie liczy się wyłącznie obraz, lecz także data, kontekst, prędkość, kod czasowy i informacja o urządzeniu.
Archiwista powinien traktować nośnik jako unikatowe źródło, a nie tylko przedmiot do przegrania. Każde nieodwracalne działanie wymaga uzasadnienia i ostrożności.
24. Pytania, na które nie odpowie zwykły grabber
Dlaczego Hi8 daje obraz czarno-biały? Dlaczego jedna kamera Digital8 odczytuje Video8, a druga nie? Dlaczego MiniDV pokazuje bloki cyfrowe? Dlaczego HDV nie jest zwykłym DV? Dlaczego ADAT nie działa w magnetowidzie S-VHS? Dlaczego DAT gubi odczyt? Dlaczego film 16 mm wymaga naprawy sklejek? Dlaczego magnetofon szpulowy odtwarza dźwięk w złej wysokości?
Odpowiedzi wymagają znajomości fizyki zapisu, elektroniki, mechaniki i transmisji danych. To właśnie odróżnia archiwizację specjalistyczną od przypadkowego przechwycenia obrazu.
25. Anna Sempińska i Karolina – wspólna misja
Wyobraźmy sobie kasetę Video 2000 z głosem ojca, film Super 8 z domem, którego już nie ma, Betamax z pierwszymi krokami dziecka albo ADAT z nieopublikowanym koncertem. Dla osoby postronnej to stare przedmioty. Dla właścicieli są bezcenną częścią życia.
Anna Sempińska reprezentuje doświadczenie i szacunek do techniki, Karolina – ciekawość i kontynuację wiedzy. Nie chodzi o odtwarzanie za wszelką cenę, ale o takie działanie, które nie niszczy oryginału.
26. Wiedza techniczna jako dziedzictwo
Sprawnych magnetowidów i projektorów ubywa. Znikają części zamienne, instrukcje serwisowe i doświadczenie ludzi, którzy obsługiwali dawne formaty zawodowo. Dlatego przekazywanie wiedzy jest równie ważne jak przechowywanie kaset.
Uczennica powinna poznać nie tylko nazwy formatów, lecz także sposób diagnozowania problemów, przygotowania urządzenia, zabezpieczania nośnika i dokumentowania procesu. Dzięki temu technologia nie znika wraz z ostatnim egzemplarzem sprzętu.
27. Nie ma jednej kasety i jednego sposobu odczytu
VHS, Video 2000, Betamax, U-matic, Betacam SP, Video8, Hi8, Digital8, MiniDV, HDV, MicroMV, DAT, DCC, ADAT, DTRS, MiniDisc, Standard 8, Super 8, 16 mm i 35 mm należą do różnych rodzin technologicznych. Nawet podobne obudowy nie oznaczają zgodności.
O powodzeniu decydują szczegóły: system PAL/NTSC, prędkość, liczba ścieżek, sposób kodowania, mechanika, stan nośnika i właściwy tor sygnałowy. Każdy przypadek trzeba oceniać osobno.
28. Zakończenie – wspomnienia nie powstają drugi raz
Kto zna tajemnice Video8, Betacam SP, Video 2000, MiniDV, HDV, MicroMV, Betamax, U-matic, VHS oraz filmów 8 mm i 16 mm? W tej opowieści są to Anna Sempińska i jej uczennica Karolina. VHS to dopiero początek wielkiego świata techniki, która przez dziesięciolecia rejestrowała głosy i obrazy.
Za każdym nośnikiem może kryć się jedyny istniejący zapis. Kasetę można wyrzucić, lecz wspomnień, które znikną razem z nią, nie da się nagrać ponownie.
